Topraklama ne demek sorusunu güneş enerji sistemleri bağlamında düşündüğümüzde, aslında hayati bir güvenlik önleminden bahsediyoruz. Yıldırım darbesi; nanosaniyeler içinde ilerleyebilen, yaklaşık 28.000–30.000°C sıcaklığa kadar ulaşabilen ve yüzlerce kA (IEC 62305’te maksimum 200 kA değere göre hesaplama yapılmaktadır) mertebesine çıkabilen doğal bir afettir. Bu yüzden güneş enerji santrallerinde (GES) doğru topraklama yapmak sadece bir seçenek değil, mutlak bir zorunluluktur.

Topraklama yalnızca yasal bir gereklilik değil; hayat kurtaran, ekipman ömrünü uzatan ve sistem verimliliğini koruyan bir güvenlik önlemidir. Panellerden alınan verimi sürdürmek ve sistemin güvenliğini sağlamak, büyük ölçüde doğru tasarlanmış bir topraklamaya bağlıdır. Ayrıca IEC 62305 standardı kapsamında fotovoltaik sistemleri koruma altına almak bir zorunluluktur.

Bu makalede GES’lerde topraklamanın ne olduğu, nasıl yapıldığı ve neden gerekli olduğu sorularına yanıt verirken; yıldırımdan korunma sistemleri, standartlara uyum ve sahada sık karşılaşılan sorunları da ayrıntılı biçimde ele alıyoruz.

GES’lerde Topraklama Neden Gereklidir?

Güneş enerji santrallerinde güvenlik ve verimlilik açısından topraklama sistemi hayati önem taşır. Bu bölümde topraklamanın ne olduğunu, GES sistemlerindeki rolünü ve neden vazgeçilmez olduğunu inceliyoruz.

Topraklama nedir, ne işe yarar?

Topraklama, elektrik sistemlerinde oluşabilecek kaçak akımları güvenli bir şekilde toprağa iletme işlemidir. Günlük hayatta kullandığımız elektrikli cihazların metal gövdelerinde herhangi bir elektrik kaçağı olduğunda, bu akımın toprağa iletilmesini sağlar. Böylece insanların elektrik çarpması riski ortadan kalkar ve cihazlar güvenle çalışır.

Elektrik sistemlerinde elektrik tesislerinde topraklama başlıca şu amaçlarla yapılır:

• Elektrik kaçaklarından kaynaklanan can ve mal güvenliği risklerini önlemek
• Statik elektrik birikimini engellemek
• Yıldırım düşmesi durumunda oluşan yüksek enerjinin güvenli biçimde toprağa aktarılmasını sağlamak
• Hassas elektronik cihazların zarar görmesini engellemek

GES sistemlerinde topraklamanın rolü

Güneş enerji santrallerinde topraklama, sistemin güvenliği için temel bir unsurdur. GES’ler genellikle açık alanlarda, yüksek binalarda veya çatılarda kurulduğundan yıldırım düşmesi riskine karşı oldukça savunmasızdır. Ayrıca bu sistemler DC akımla çalışan fotovoltaik paneller, inverterler ve AC bağlantı ekipmanları gibi çeşitli elektronik bileşenlerden oluşur.

Topraklama sistemi, bu bileşenlerin metal yapılarını, kablo taşıma sistemlerini ve diğer iletken parçaları birbirine bağlayarak eş potansiyel hale getirir. Böylece herhangi bir elektrik kaçağı veya aşırı gerilim durumunda tehlikeli voltaj farklarının oluşması engellenir.

Yıldırım ve aşırı gerilim riskleri

Yıldırımın nasıl oluştuğu ve korunma yöntemleri; nanosaniyeler içinde ilerleyebilen, yaklaşık 28.000–30.000°C sıcaklığa ulaşabilen ve yüzlerce kA mertebesine çıkabilen doğal bir afet olmasıyla şekillenir. GES sistemleri açık alanlarda bulunduklarından yıldırım düşmesi riski altındadır. Bunun yanı sıra şebeke dalgalanmaları, anahtarlama işlemleri ve diğer elektromanyetik etkileşimler de aşırı gerilim oluşturabilir.

Yetersiz topraklama şu riskleri beraberinde getirir:

• Doğrudan yıldırım düşmesi sonucu ekipman hasarı
• Yakındaki yıldırım düşmelerinin indüklediği aşırı gerilimler
• Sistemdeki kaçak akımların insanlara zarar vermesi
• Elektrostatik boşalma nedeniyle oluşan hasarlar

Topraklama olmadan oluşabilecek zararlar

Düzgün yapılmamış veya hiç yapılmamış topraklama, GES sistemlerinde ciddi sonuçlara yol açabilir. Öncelikle can güvenliği tehlikeye girer; sistem üzerinde çalışan teknik personel elektrik çarpması riski altında kalır. Bunun dışında maddi kayıplar da kaçınılmazdır.

Yetersiz topraklama nedeniyle şunlar yaşanabilir:

• İnverter, solar panel ve diğer elektronik ekipmanların arızalanması
• Yangın riski
• Veri kaybı ve haberleşme sistemlerinde kesinti
• Ekipman ömrünün kısalması
• Sistem veriminin düşmesi

Özellikle modern güneş enerji santrallerindeki hassas elektronik ekipmanlar, küçük çaplı aşırı gerilimlere bile dayanıksız olabilir. Bu nedenle hem insan sağlığı hem de sistem güvenliği açısından doğru tasarlanmış ve uygulanmış bir topraklama sistemi, her GES projesi için vazgeçilmezdir.

GES Topraklama Sistemleri Nasıl Kurulur?

GES projelerinde sağlam bir topraklama çeşitleri bilgisine dayanan bir topraklama sistemi kurmak, santralin uzun ömürlü ve güvenli çalışması için temel şarttır. Sistemin her bileşeni dikkatle planlanmalı ve uluslararası standartlara uygun biçimde kurulmalıdır.

Topraklama sistemi nedir?

Topraklama sistemi, elektrik tesislerindeki kaçak akımları toprağa ileterek can ve mal güvenliğini sağlayan bütünleşik bir yapıdır. GES’lerde elektrikli cihazların aktif olmayan metal kısımlarının bir iletken üzerinden toprağa bağlanmasını içerir. Amacı, olası bir arıza durumunda oluşabilecek tehlikeli potansiyel farklarını önlemektir.

Topraklama nasıl yapılır?

Güneş santrallerinde topraklama, uzmanlık ve deneyim gerektiren bir süreçtir. Öncelikle tesisin arazi yapısına uygun bir topraklama projesi uzman bir mühendis tarafından tasarlanmalıdır. Sistem kurulurken şu adımlar izlenir:

• Toprak özgül direnci ölçülür
• Temelde ve çevrede ring hattı döşenir
• Arazi tipi GES olması halinde zeminde 10x10, 15x15 veya 20x20 m mesh ağları oluşturulur
• Tüm metal aksam bu ağa bağlanır

Topraklama elektrodu ve iletkenler

Topraklama elektrotları VDE 0185-305 (IEC 62305, TS EN 62305) ve IEC 62561 (TS EN 62561) standartlarına uygun olmalıdır. Galvaniz şerit iletkenler genellikle 30x3 mm’den 50x6 mm’ye kadar değişen ölçülerde üretilir ve en az 50 mikron kalınlığında kaplanmış olmalıdır. Bu kaplama sayesinde korozyona karşı dayanıklı bir yapı elde edilir. Elektrotlar birbirine topraklama iletkeni aracılığıyla bağlanır ve direncin yüksek olduğu noktalarda direnç düşürücü kimyasallar kullanılabilir.

Eş potansiyel baralar ve bağlantılar

Eş potansiyel bara, tesis içerisindeki tüm topraklama sistemlerini birbirine bağlayarak herhangi iki nokta arasında oluşabilecek tehlikeli gerilim farklarını önler. Genellikle %99,9 oranında elektrolitik saf bakırdan veya sıcak daldırma galvaniz lamalardan üretilen bu baralar 25x3 mm’den 50x6 mm’ye kadar değişen ölçülerde imal edilir. Bara ölçülerine, oluşabilecek ani gerilim farkları değerlendirilerek karar verilmelidir. Tesiste oluşturulacak lokal eş potansiyel baralar ile tüm ekipmanlar eş potansiyel kuşaklama iletkeni üzerinden bağlanmalıdır. Kullanılacak bağlantı elemanları, korozyon etkisini ortadan kaldırmak için özenle seçilmeli ve metaller arasındaki etkileşim mutlaka dikkate alınmalıdır.

Topraklama ölçüm yöntemleri

Sistemin etkinliğini kontrol etmek için düzenli ölçümler yapılmalıdır. Topraklama ölçümünde Wenner ve Schlumberger gibi klasik yöntemler kullanılabilir. Bu yöntemler, 4 adet ölçüm kazığının bir doğru boyunca değişik aralıklarla toprağa çakılmasıyla uygulanır. İki nokta ve üç nokta gibi daha basit yöntemler de bulunur; ancak bunların hata oranları yüksektir. Ölçüm sonuçları düzenli olarak kayıt altına alınmalı ve sorun tespit edildiğinde gerekli önlemler alınmalıdır.

Yıldırımdan Korunma ve Aşırı Gerilim Önlemleri

Güneş enerji santrallerinde yıldırımdan korunma sistemleri doğru kurulmadığında, yıldırım çarpması sistemin devre dışı kalmasına ve pahalı ekipmanların zarar görmesine neden olabilir. Bu nedenle kapsamlı koruma önlemleri gereklidir. Türkiye’de yılda 2 milyonun üzerinde yıldırım darbesi düşmekte ve GES’ler genellikle en yüksek risk seviyesi olan birinci bölgede bulunmaktadır.

Dış yıldırımlık sistemleri

Dış yıldırımlık sistemleri, yıldırım darbesinin fiziksel etkisine karşı tesisi koruyan ve sahada çalışan personelin güvenliğini sağlayan kritik bir bileşendir. IEC 62305 standardı kapsamında tasarlanan bu sistemler, yıldırımın enerjisini güvenli bir şekilde toprağa iletmeyi amaçlar. GES’lerde aktif paratoner sistemleri yerine pasif sistem elemanları tercih edilmelidir. Çoğu kaynakta aktif erken uyarımlı paratonerlerle koruma yapıldığı belirtilse de, aktif sistem kurmak yıldırımı doğrudan GES sahasına çekme riski taşır. Bunun yerine pasif dış yıldırımlık sistemleriyle riski azaltmak daha sağlıklıdır. Tasarımda tripod sistemler, madeni yakalama uçları, madeni iletkenler, izoleli iletkenler ve bağlantı ürünleri doğru seçilmeli ve uygulama eksiksiz yapılmalıdır.

Dış yıldırımlıkta en önemli unsurlardan biri olan korozyon riski göz ardı edilmemeli, metaller arasındaki korozyon ilişkisine dikkat edilmelidir. Ürün seçiminde sıcak daldırma galvaniz, alüminyum ve bakır gibi hammaddeler tercih edilmelidir. Ülkemizde 1 Eylül 2025’te yürürlüğe giren Yıldırımdan Koruma Tesisatı Periyodik Kontrol Kriterleri dikkate alındığında, aktif paratonerlerin kapsama alanlarının NFC 17102 standardına göre değerlendirilemeyeceği; tasarımda IEC 62305 standardına göre kapsama alanı belirlenmesi gerektiği açıkça belirtilmiştir. Bu durum, aktif paratonerin cazip görünen geniş kapsama alanı iddiasını olumsuz etkilemiş ve oluşturduğu risk göz ardı edilemez hale gelmiştir.

İç yıldırımlık sistemleri

İç yıldırımlık sistemleri, yıldırımın elektriksel etkilerine karşı koruma sağlar. Bir tesiste yalnızca dış yıldırımlık sistemi kurmak yeterli değildir; elektriksel etkilere karşı iç yıldırımlık sistemleri de mutlaka bulunmalıdır. Yıldırım darbesi düştüğü yerden itibaren yaklaşık 2 km’lik bir alanda etki gösterdiğinden, yakın çevreye düşen bir yıldırım bile elektrik tesisatını etkileyebilir. Tasarım IEC 62305 standardına göre yapılmalı; doğru ürünler elektrik panolarında ve cihaz bağlantı noktalarında kullanılmalıdır.

Parafudr kullanımı ve sınıfları

Parafudrlar (aşırı gerilim koruyucuları), darbe geldiğinde iletime geçerek aşırı gerilimi kendi üzerinden söndürür. Üç temel sınıfta incelenir:

İnverterlerin DC girişinde ve AC çıkışında Tip 1+2 kombine parafudrlar kullanılmalıdır.

İzolasyonlu iletkenlerin önemi

İzoleli iniş iletkenleri çok katmanlı bir yalıtım ve yarı iletken bir dış kılıf içerir. Bu tasarım, kısmi deşarjları ortadan kaldırır ve yıldırım darbesinin atlama riskini azaltır. 70–90 cm ayırma mesafesi sağlayarak elektronik ekipmanları korur ve 200 kA yıldırım dalgalanma akımı tutma kapasitesine sahiptir.

Koruma açıları ve mesafe hesapları

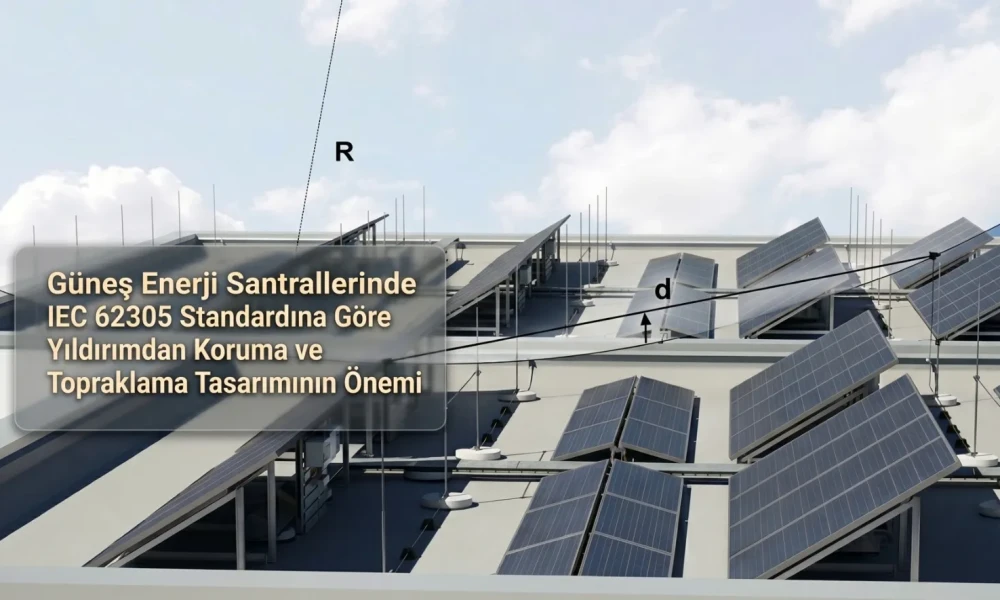

GES projelerinde üç farklı koruma yöntemi uygulanabilir: panel arkasından uzun krom kaplı bakır yakalama uçları ile koruma, panel üzerinden kısa yakalama uçları ile koruma ve saha alan koruması. Yıldırım iletken sistemi ile kablolar arasında “s” koruma mesafesinin sağlanması kritik önem taşır. Bu mesafe, IEC 62305 standardında belirtilen formülle hesaplanmalıdır.

İnverter ve AC/DC hat koruması

İnverterler yıldırım darbelerine karşı oldukça hassas ve pahalı ekipmanlardır. Koruma için hem AC hem de DC tarafta parafudr kullanılmalıdır. DC tarafına monte edilen parafudrların yerleşimi, güneş paneli ile inverter arasındaki kablo uzunluğuna göre belirlenir. Kablo 10 metreden kısaysa inverter yanında tek bir parafudr yeterlidir; daha uzunsa hem panel hem de inverter tarafında parafudr gereklidir.

Standartlara Uyum ve Mühendislik Tasarımı

GES projelerinin güvenliği ve uzun ömürlü olması, uluslararası standartlara ve yerel yönetmeliklere uyumlu bir mühendislik tasarımı gerektirir. Bu standartlar, sistemin tüm bileşenlerinin doğru seçilmesini ve uygulanmasını sağlar.

IEC 62305 ve diğer uluslararası standartlar

Güneş santralleri için yıldırımdan korunma projeleri IEC 62305 standardına uygun tasarlanmalıdır. Bu standart; yuvarlanan küre metodu, koruma açısı metodu ve Faraday kafesi metodlarından birinin veya birkaçının birlikte kullanılmasıyla uygulanır. Fotovoltaik sistemlerin devreye alma testleri ve dokümantasyonu için ise IEC 62446 standardı esas alınır. Fotovoltaik sistemlerin korunmasında bu standartlara uyum bir zorunluluktur.

Türkiye’de geçerli yönetmelikler

Türkiye’de topraklama sistemleri, Elektrik Tesislerinde Topraklamalar Yönetmeliği’ne tabidir. Ayrıca TS HD 60364 (alçak gerilim elektrik tesisleri) ve TS EN 62305 (yıldırımdan korunma sistemleri) standartlarına uyulması gerekir.

Korozyon riski ve malzeme uyumu

Korozyon, bir metalin çevresiyle reaksiyona girmesi sonucu bozunmasıdır. GES konstrüksiyonlarında korozyon, panellerin hizasını bozarak enerji üretiminde kayıplara yol açabilir. Bu nedenle sıcak daldırma galvaniz kaplama veya paslanmaz çelik kullanımı önerilir. Tüm bağlantı noktalarında korozyon önleyici bant kullanılması ve bimetal uyumuna dikkat edilmesi şarttır.

Mühendislik projesi ve saha keşfi

GES projeleri, arazinin iklim koşullarına göre hazırlanmalı ve saha keşfi titizlikle yapılmalıdır. Toprak özgül direnç ölçümü önceden yapılmalı ve bu verilere göre mühendislik projesi hazırlanmalıdır. Sistem kurulduktan sonra IEC 62305 standardı kapsamında eş potansiyel kontrolü ve kalibrasyonlu cihazlarla ölçümler yapılmalıdır. Belirlenen 100 noktada direnç farkı 0,2 ohmu aşmamalıdır.

Sonuç

Güneş enerji santrallerinde (GES) doğru topraklama sistemi kurmak, hem insan sağlığı hem de sistem verimliliği açısından hayati önem taşır. Yıldırım düşmesi riski, aşırı gerilim dalgalanmaları ve elektrik kaçakları, doğru tasarlanmamış sistemlerde ciddi hasarlara yol açabilir. Özellikle Türkiye gibi yıldırım sıklığının yüksek olduğu bölgelerde bu konu daha da önem kazanır.

Topraklama sistemleri kurulurken öncelikle toprak özgül direnci ölçülmeli ve buna göre tasarım yapılmalıdır. Ayrıca IEC 62305 standardı kapsamındaki yıldırımdan korunma sistemleri mutlaka uygulanmalıdır; aksi takdirde hem pahalı ekipmanların zarar görmesi hem de can güvenliği riski ortaya çıkar.

Sistemin tüm metal aksamı eş potansiyel baralar ile birbirine bağlanmalı ve tüm bağlantı noktalarında korozyon önleyici tedbirler alınmalıdır. İnverter gibi hassas ekipmanların korunması için de uygun parafudr sistemleri kullanılmalıdır.

Doğru uygulanan bir topraklama sistemi sayesinde GES’in ömrü uzar, verimi artar ve güvenliği sağlanır. Ancak unutulmamalıdır ki topraklama sistemi kurulduktan sonra düzenli bakım ve kontroller ihmal edilmemelidir. Her yıl topraklama direnci ölçümleri yapılmalı, herhangi bir sorun tespit edildiğinde derhal müdahale edilmelidir.

Sonuç olarak, güneş enerji santrallerine yapılan yatırımın korunması ve sistemden maksimum verim alınması için topraklama sistemi projenin en başından itibaren titizlikle planlanmalı ve uzman mühendisler tarafından uygulanmalıdır. Enerji üretiminin geleceği olan güneş santrallerinin güvenli ve verimli çalışması, büyük ölçüde doğru topraklama sistemlerine bağlıdır.
