La jaula de Faraday , descubierta por Michael Faraday en 1836, es un invento significativo que bloquea las ondas electromagnéticas entrantes. Encontramos muchas aplicaciones de la jaula de Faraday en nuestra vida diaria sin siquiera darnos cuenta. Gracias a estos sistemas, estamos protegidos de los efectos nocivos de las ondas electromagnéticas. Son particularmente eficaces para proteger nuestros edificios y dispositivos electrónicos contra descargas eléctricas naturales como los rayos. Esta tecnología es uno de los héroes invisibles de la vida moderna.

¿Qué es una jaula de Faraday?

Una jaula de Faraday , un sistema reticular cerrado hecho de material conductor, se basa en el principio de que las cargas eléctricas se distribuyen únicamente en la superficie. Este principio físico se originó a partir de los experimentos sobre electricidad y magnetismo realizados por el científico británico Michael Faraday. Al considerar el propósito de una jaula de Faraday , su función más básica es evitar que los campos electromagnéticos externos penetren en su interior o que las ondas electromagnéticas escapen. Esta red conductora protege el espacio interior haciendo circular la corriente eléctrica por su superficie. De esta manera, aísla el interior de los efectos nocivos de los campos eléctricos intensos.

¿Cómo funciona una jaula de Faraday?

El principio de funcionamiento se basa en un fenómeno físico conocido como inducción electrostática. Un campo eléctrico externo provoca el desplazamiento de los electrones libres en la jaula. Estos electrones se redistribuyen en la superficie de la jaula. Esta redistribución crea un campo eléctrico opuesto que equilibra perfectamente el campo eléctrico externo. Como resultado, el campo eléctrico neto dentro de la jaula se vuelve cero y los objetos en su interior quedan completamente protegidos. Por lo tanto, cuando cae un rayo , la corriente eléctrica permanece en la superficie exterior de la jaula de Faraday. Las personas y los dispositivos electrónicos en su interior no sufren daños.

La construcción de una jaula de Faraday varía según su uso previsto. Básicamente, se forma como una red o malla de materiales conductores interconectados, como cobre, aluminio o acero. La eficacia de la jaula depende de la conductividad del material utilizado, el tamaño de poro de la red y la frecuencia de las ondas electromagnéticas a proteger. Sin embargo, lo importante es que el tamaño de poro sea menor que la longitud de onda de la onda electromagnética a proteger. De esta manera, la jaula de Faraday puede bloquear con éxito incluso las ondas de alta frecuencia. Gracias a estas propiedades, se ha convertido en un componente indispensable de los sistemas de protección de edificios contra descargas eléctricas de alto voltaje, como los rayos.

El papel de las jaulas de Faraday en los sistemas de protección contra rayos

En el mundo de la protección contra rayos , la jaula de Faraday destaca como uno de los sistemas más fiables. Su función principal es proteger a los seres vivos y los objetos de los efectos nocivos de los rayos. De hecho, la norma IEC 62305 actual no incluye directamente el concepto de "jaula de Faraday". En Turquía, este término se utiliza para describir pararrayos pasivos, métodos de malla con conductores desnudos y sistemas compuestos por bajantes de rayos desnudos que descienden desde la superficie del edificio.

Proporciona un sistema de protección compuesto por conductores trenzados que cubren el techo y las paredes de la estructura. Este sistema está formado por terminales de captura, conductores de techo, bajantes y componentes de puesta a tierra. Se considera el método más eficaz entre los sistemas de protección contra rayos. Es el método de protección preferido, especialmente en centros de datos, salas de servidores, laboratorios e instalaciones que contienen materiales inflamables y explosivos.

Las jaulas de Faraday , implementadas según la norma TSE EN 62305, se diseñan con diferentes criterios según sus niveles de protección. La separación entre jaulas varía según los niveles de protección, como se indica a continuación:

Niveles de protección (IEC/TS según el coeficiente E):

• E > 0,98 → Nivel 1
• 0,95 < E ≤ 0,98 → Nivel 2
• 0,90 < E ≤ 0,95 → Nivel 3
• 0,80 < E ≤ 0,90 → Nivel 4
• Una vez determinados estos niveles y diseñado el proyecto en consecuencia, la jaula de Faraday se implementa de forma que se ajuste a estos criterios.

Espaciamiento de jaulas según niveles de protección

• 5x5 m para nivel 1.
• 10x10 m para nivel II.
• 15x15 m para nivel III.
• 20x20 m para nivel IV.

Por consiguiente, la distancia entre los conductores de bajada varía entre 10 y 20 metros dependiendo del nivel de protección.

El diseño de una jaula de Faraday depende de la estructura arquitectónica y las necesidades de protección del edificio. Primero, se consulta con el propietario, el arquitecto, los contratistas y los electricistas para preparar los planos de diseño. Una de las ventajas de este sistema es la reducción significativa del campo electromagnético dentro del área protegida y la redirección segura de las corrientes de los rayos al separarlas en varios conductores. También contribuye a la creación de una conexión equipotencial general entre las estructuras conductoras y la tierra.

Aplicaciones y construcción de jaulas de Faraday

Nos encontramos con frecuencia con aplicaciones de jaulas de Faraday en nuestra vida diaria, pero a menudo ni siquiera somos conscientes de ellas. Hornos microondas, coches, aviones e incluso fundas especiales para teléfonos móviles son aplicaciones que funcionan según este principio. Si bien la respuesta a la pregunta "¿Para qué se utiliza una jaula de Faraday?" varía según la aplicación, el propósito fundamental siempre es el control de las ondas electromagnéticas.

Las salas de resonancia magnética utilizadas en hospitales están diseñadas según el principio de la jaula de Faraday para impedir la entrada de ondas electromagnéticas externas. Esto evita la interferencia de ondas electromagnéticas externas durante la toma de imágenes. Este sistema también se utiliza para prevenir la interferencia electromagnética en lugares que contienen equipos electrónicos sensibles, como centros de datos, instalaciones militares y laboratorios. Incluso algunos espacios sociales se están cerrando con jaulas de Faraday para limitar el uso de la tecnología.

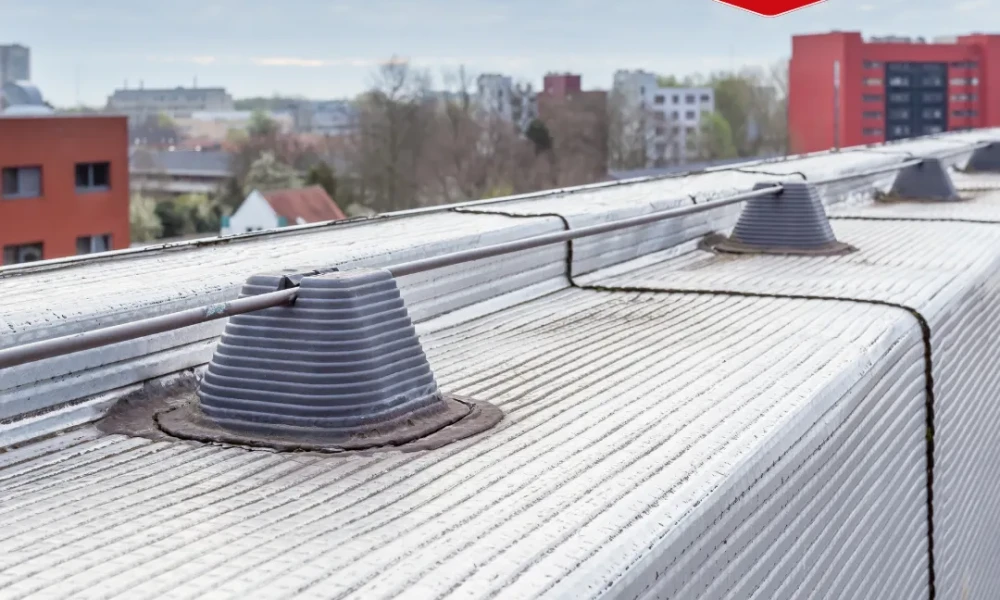

En los sistemas de jaula de Faraday utilizados para la protección contra rayos en edificios, la superficie exterior de la estructura está tejida con cables conductores en un patrón de malla. Todos los conductores y metales puntiagudos (terminales de captura de rayos) están conectados entre sí y puestos a tierra.

En conclusión, los sistemas de jaula de Faraday son vitales para la protección contra rayos. Hoy en día, gracias a los avances tecnológicos, estos sistemas se han vuelto aún más avanzados y diversos. En el futuro, a medida que aumente la contaminación electromagnética, la importancia de esta tecnología seguirá creciendo. Por lo tanto, comprender y aplicar correctamente los principios de este sistema es crucial para proteger nuestros dispositivos y estructuras electrónicas.

Preguntas frecuentes (FAQ)

¿Cuál es el papel de una jaula de Faraday en la protección contra rayos?

Es un método eficaz para proteger los edificios de los rayos. Al contener la corriente del rayo en la superficie exterior de la estructura, protege a las personas y los dispositivos electrónicos.

¿Una jaula de Faraday protege contra los campos magnéticos?

Sí, ofrece protección contra campos electromagnéticos estáticos y variables. Esta característica permite proteger dispositivos electrónicos sensibles e instrumentos de medición de influencias externas.

¿Qué equipos se utilizan en la protección contra rayos mediante una jaula de Faraday?

1. Conductores de cerramiento de techo

• Está formado por conductores de cobre, CCA, aluminio o acero galvanizado .
• Conductores de cobre o acero galvanizado utilizados en el suelo y el hormigón alrededor del edificio.

2. Extremos activos y pasivos

• Primero capta el rayo y luego lo transmite al suelo a través de caminos conductores.
• El cobre, el aluminio, el acero galvanizado y el acero inoxidable son materiales preferidos en la fabricación de puntas de captura pasivas.

3. Conductores de bajada

• Son conductores que transportan la corriente del rayo desde el pararrayos o la malla conductora del tejado hasta el sistema de tierra.
• Se utilizan comúnmente conductores de cobre mono, acero galvanizado y aluminio.
• Según el diseño del proyecto, se pueden utilizar como conductores de bajada barras de acero de refuerzo incrustadas en el hormigón.

4. Electrodos de puesta a tierra

• Garantiza que la corriente del rayo fluya de forma segura hacia el suelo.
• Puede ser de tipo varilla, placa o anillo.
• Está fabricado en acero galvanizado, cobre o acero inoxidable.
• No es adecuado utilizar conductores de aluminio como electrodos o conductores de puesta a tierra.
