Системы заземления являются краеугольным камнем электробезопасности и, при правильном внедрении, предотвращают серьезные аварии. На промышленных предприятиях, особенно тех, где используется высоковольтное оборудование, неправильно или неполноценно установленные системы заземления могут представлять угрозу для жизни.

Виды заземления

Заземление в электроустановках проектируется в соответствии со специальными принципами для обеспечения безопасности. Эффективность системы измеряется сопротивлением заземления, при этом более низкое значение сопротивления указывает на более эффективную работу системы.

Системы заземления предназначены для удовлетворения различных потребностей, включая заземление трансформаторов , заземление зданий и промышленное заземление . Эффективность этих систем зависит от типа используемого проводника. Они также продлевают срок службы устройств, уменьшая вредное воздействие высоковольтных скачков напряжения, вызванных ударами молнии .

Промышленное заземление

Промышленное заземление имеет особое значение в установках с высокими токами. В таких системах в качестве заземляющих элементов используются заземляющие стержни, кабели и ленты. Кроме того, на промышленных объектах для отвода токов утечки на землю предпочтительнее использовать линии с низким сопротивлением. Это предотвращает достижение током уровня, способного повредить оборудование.

Промышленное заземление начинается с измерения сопротивления грунта и выбора соответствующих электродов. Медные или оцинкованные стержни и пластины размещаются в обозначенных точках, а электроды соединяются с помощью термосварки или болтовых соединений. Затем измеряется сопротивление грунта для проверки соответствия системы международным стандартам. Наконец, техническое обслуживание и измерения проводятся не реже одного раза в год для обеспечения безопасности системы.

Основы проектирования зданий и сооружений

Первым шагом при заземлении здания является выбор подходящего места. Как правило, соединение с землей вокруг здания осуществляется с помощью заземляющих стержней или электродов . Для кольцевого заземления предпочтительны плетеные медные проводники различного сечения. Кроме того, для систем заземления фундамента рекомендуется использовать оцинкованную ленту . Поскольку она изготовлена из того же материала, что и арматурная сталь, она не несет риска коррозии.

Подключение системы заземления в зданиях осуществляется следующим образом:

• Подключение к главному распределительному щиту.
• Создание заземляющей шины или точки соединения.
• Соединение всех электрических цепей с помощью системы заземления.

Заземление трансформатора

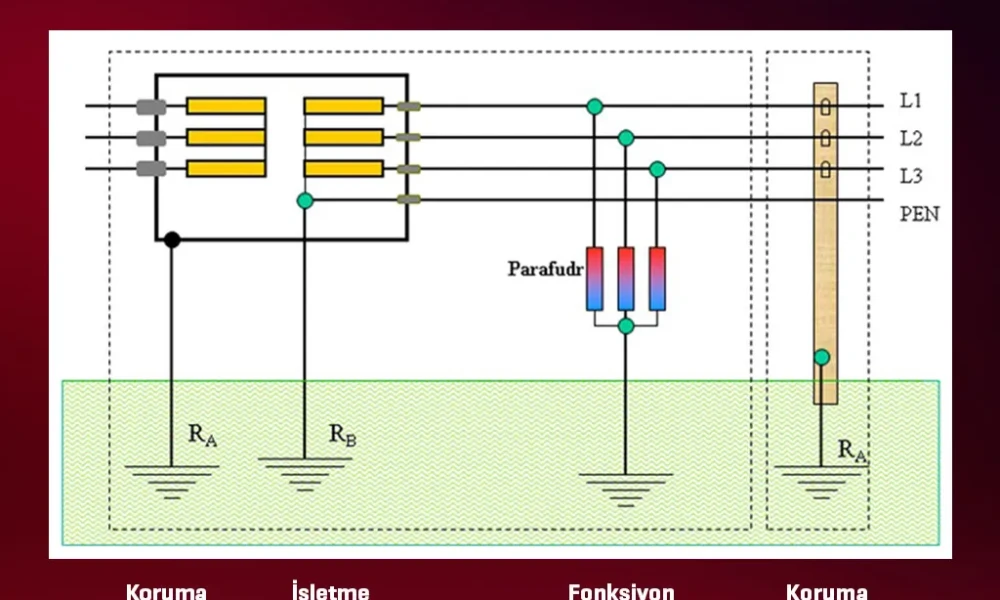

Заземление трансформаторов осуществляется двумя способами: защитное заземление и рабочее заземление. Основные требования к системе заземления на трансформаторных подстанциях следующие:

• Это позволяет сбалансировать потенциал подземной цепи заземления.
• Оно защищает жизни и имущество от чрезмерных скачков напряжения.
• Это обеспечивает путь с низким импедансом для токов короткого замыкания.

Защитное заземление : Средневольтные распределительные устройства, распределительный трансформатор и низковольтная панель подключены к шине выравнивания потенциалов с помощью плетеных медных проводников. Кроме того, под плитой перекрытия проходит оцинкованная заземляющая полоса размером 30×3,5 мм, опоясывающая весь пол подстанции.

Рабочее заземление : Оно осуществляется путем прямого заземления точки «звезды» распределительного трансформатора. Для этого соединения обычно используется желто-зеленый кабель NYY 0,6/1 кВ 1×150 мм². Для эффективной работы системы заземления сопротивление заземления должно быть менее 10 Ом.

Заземление является неотъемлемым элементом безопасности электроустановок. Регулярное техническое обслуживание и осмотр систем заземления жизненно важны, особенно в установках, использующих высокое напряжение. Поэтому руководители объектов должны проводить периодические измерения и своевременно вносить необходимые корректировки.

Для безопасной установки электрооборудования крайне важны правильный выбор типа заземления и профессиональная установка. Кроме того, эффективность системы необходимо поддерживать посредством регулярных проверок и технического обслуживания, а результаты измерений должны фиксироваться.

Часто задаваемые вопросы

В чём заключается значение промышленного заземления?

Промышленное заземление особенно важно в установках с высокими токами. Эта система безопасно отводит токи утечки на землю, предотвращая повреждение оборудования. Она также играет решающую роль в обеспечении безопасности работников.

Что произойдет, если в здании отсутствует система заземления?

Без надлежащего заземления утечки электроэнергии в зданиях увеличивают риск поражения электрическим током и возгорания, повреждают электроприборы и могут привести к юридическим проблемам.

Какие важные моменты следует учитывать при заземлении трансформатора?

Заземление трансформатора осуществляется двумя способами: защитное и рабочее заземление. Сопротивление заземления должно быть менее 10 Ом. Распределительные устройства среднего напряжения, распределительные трансформаторы и панели низкого напряжения должны быть подключены к шине эквипотенциального заземления с помощью плетеных медных проводников.

Почему важно проводить техническое обслуживание систем заземления?

Регулярное техническое обслуживание и осмотр систем заземления имеют решающее значение для обеспечения безопасности электроустановок. Необходимо периодически проводить измерения и проверять сопротивление заземления. Это предотвращает потенциальные опасности и сохраняет эффективность системы.
