Основная заземляющая полоса и другие заземляющие элементы являются важнейшими мерами безопасности в электрических системах. Этот метод предполагает подключение корпусов электрических устройств к системе заземления с помощью проводника, закопанного в землю, для защиты от любых опасностей, связанных с утечкой электрического тока. Таким образом, в случае утечки электрического тока в устройстве, электрический ток будет проходить через заземляющий провод с меньшим сопротивлением, а не через человека, что исключает риск поражения электрическим током.

Что такое заземляющая полоса? Где она используется?

Заземляющие полосы — это плоские и гибкие проводящие элементы, используемые для установления электрического соединения с землей в электрических системах. Обычно они изготавливаются из оцинкованной стали, меди или нержавеющей стали и выпускаются в различных размерах. Эти полосы обладают высокой проводимостью и обеспечивают лучший контакт с землей благодаря большой площади поверхности.

Основные области применения заземляющих полос встречаются в самых разных сферах. Они часто используются в зданиях, на заводских объектах, автозаправочных станциях, в системах молниезащиты и трансформаторных подстанциях. В частности, их размещают в железобетонных фундаментах зданий для обеспечения общего заземления. Они также широко используются в электрощитах, генераторных и центрах обработки данных для выравнивания потенциалов.

Заземляющие полосы выпускаются различных размеров. Наиболее часто используемые размеры: 25х3 мм, 30х3 мм, 30х3,5 мм и 40х4 мм. Выбор материала зависит от области применения. Однако предпочтение отдается оцинкованным полосам из-за их экономических преимуществ и коррозионной стойкости. Медные полосы, с другой стороны, используются в зонах, содержащих чувствительные электронные системы, поскольку они обеспечивают более высокую проводимость.

Одним из важнейших моментов при установке базовой заземляющей полосы является её целостность. В местах соединения полос необходимо обеспечить низкоомное соединение с использованием специальных соединительных элементов соответствующей толщины. Кроме того, для достижения желаемого сопротивления заземления крайне важно правильно уложить полосу на необходимую глубину и с применением соответствующих технологий.

Главное преимущество использования полосового заземления в системе заземления заключается в том, что благодаря большой площади поверхности оно обеспечивает лучший контакт с землей, тем самым снижая сопротивление заземления. Это гарантирует, что в случае утечки тока избыточный ток быстро отводится в землю, защищая жизнь и имущество.

Заземляющая лента для фундамента: этап, который необходимо выполнить во время строительства.

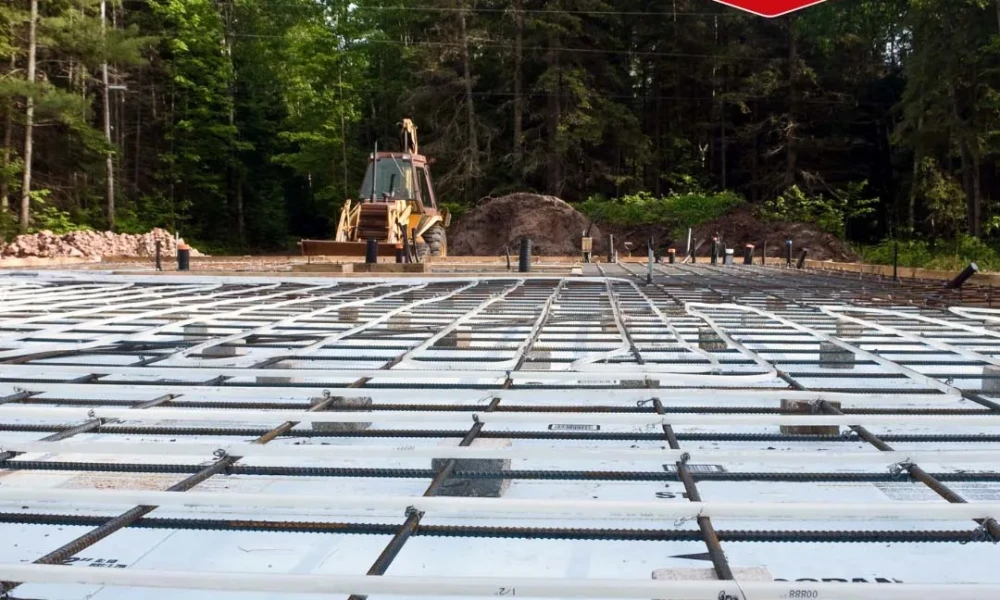

Установка заземляющей полосы на фундамент во время строительства является одним из важнейших этапов обеспечения электробезопасности здания. Эта установка должна быть выполнена на этапе закладки фундамента. Изменить этот процесс впоследствии практически невозможно.

Во-первых, установку заземляющей полосы фундамента следует проводить до заливки бетона. Полоса размещается в самом низу фундамента и по его внешнему периметру, образуя замкнутое кольцо. Это создает общую точку заземления для всех электрических систем здания. Кроме того, полоса должна быть расположена таким образом, чтобы она оставалась заглубленной в бетон, но при этом соприкасалась с землей.

Этот этап закладки фундамента имеет множество преимуществ. Во-первых, благодаря большой площади поверхности ленты обеспечивается максимальный контакт с грунтом. Получаются низкие значения сопротивления. Кроме того, влагоудерживающие свойства бетона повышают эффективность заземления, тем самым улучшая эффективность системы. При правильной установке он также более устойчив к коррозии и другим воздействиям окружающей среды, которые могут возникнуть со временем.

На этапе строительства следует учитывать следующие моменты:

• Как правило, в качестве материала для полосы предпочтительнее использовать оцинкованную сталь толщиной 30x3,5 мм или 40x4 мм.
• Швы между лентами необходимо усилить с помощью специальных зажимных элементов.
• Внутри здания должны быть предусмотрены выходы для подключения к главному распределительному щиту.
• Для систем заземления следует предусмотреть как минимум две точки подключения. Это число может быть увеличено в зависимости от особенностей проекта.

Эти точки выхода имеют решающее значение на случай необходимости проведения каких-либо работ на заземляющей полосе в последующие годы эксплуатации здания. Поэтому эта основополагающая практика, осуществляемая на этапе строительства, является одним из важнейших факторов, определяющих безопасность здания на протяжении всего срока его эксплуатации с точки зрения электроснабжения.

Этапы установки заземляющей полосы

Одним из важнейших этапов создания безопасной электропроводки в здании является укладка заземляющей полосы на фундамент . Этот процесс состоит из этапов, которые должны быть выполнены профессионально, начиная с выбора правильных материалов.

Перед началом монтажа необходимо подготовить все необходимые материалы. Также должны быть в наличии специальные зажимные элементы для ленточных соединений, заземляющие клеммы и соответствующие измерительные приборы. Все эти материалы должны соответствовать стандартам TS EN 62561-1 и TS EN 62561-2.

Процесс укладки начинается с самого нижнего уровня фундамента. Сначала укладывается лента, образуя замкнутое кольцо, которое будет охватывать весь фундамент здания. При необходимости изгибания ленты в углах здания следует избегать острых углов. Для соединения ленточных стыков следует использовать специальные зажимы с перекрытием не менее 5 см. Они должны быть закреплены болтовыми соединениями.

Крайне важно расположить полосу таким образом, чтобы обеспечить максимальный контакт с землей. Кроме того, полоса должна быть забетонирована, но при этом оставаться в контакте с землей. Забетонированная полоса должна быть соединена с землей через медный проводник. В противном случае оцинкованная полоса подвергнется коррозии, что увеличит сопротивление заземления. На этом этапе также следует продумать выходные клеммы, которые будут использоваться в разных точках здания для системы заземления.

После завершения монтажа необходимо провести замеры. Сопротивление заземления следует рассчитать в соответствии со стандартами, а результаты измерений должны быть ниже указанного значения. Если это значение не может быть достигнуто, можно использовать заземляющие стержни или химические заземляющие материалы.

Еще одним важным моментом в процессе монтажа является обеспечение соединения между заземляющей полосой и металлическими конструктивными элементами здания. Стальная конструкция здания, водопроводные трубы и другие металлические компоненты должны быть подключены к системе заземления через уравнительную шину.

Наконец, после завершения монтажа следует проверить целостность всех соединений. Важно подготовить и сохранить схему системы заземления. Это значительно облегчит последующее техническое обслуживание и проверки.

Распространенные ошибки и правильные методы работы

При выполнении простых работ по установке заземляющих полосок может возникнуть множество критических ошибок. Эти ошибки могут значительно снизить эффективность системы. Знание этих проблем, часто встречающихся у профессиональных электриков, имеет решающее значение для безопасной установки системы.

Одна из самых распространенных ошибок — неправильный выбор материала для полосы. Использование материалов, не обладающих коррозионной стойкостью или не соответствующих стандартам, приводит к ухудшению состояния системы заземления с течением времени. Вместо этого следует отдавать предпочтение долговечным и высокопроводящим материалам, таким как горячеоцинкованная сталь или медь. Недостаточная толщина полосы также является распространенной проблемой.

Ошибки в точках соединения также снижают эффективность систем заземления. Использование болтовых соединений вместо сварки в местах соединения полос или недостаточная затяжка в точках соединения увеличивают сопротивление. Для облегчения установки болтов клемм в точках соединения компания Esco разработала практичную болтовую клемму с фиксатором, имеющую сертификат полезной модели. Для правильного применения полосы должны перекрываться как минимум на 5 см и быть закреплены специальными клеммами.

Еще одним источником проблем являются ошибки в глубине укладки заземляющей полосы. Укладка заземляющей полосы слишком близко к поверхности делает ее более восприимчивой к механическим повреждениям и более подверженной сезонным изменениям влажности. Идеальная глубина должна быть ниже нуля и на уровне достаточной влажности.

Ошибки в формировании кольца также являются проблемой, требующей внимания. Заземляющая полоса должна окружать всю конструкцию и образовывать замкнутую цепь. Разомкнутое или неполное кольцо значительно снижает эффективность системы.

Правильные методы работы

Заземляющий электрод фундамента следует устанавливать таким образом, чтобы он был полностью покрыт бетоном. После заливки бетона фундамента его следует уложить в бетон на глубину не менее 5 см во всех направлениях. Концы электрода должны располагаться снаружи фундамента. Выступающие провода не должны соприкасаться с грунтом; в грунте следует использовать медный проводник.

Оцинкованные полосы следует соединять с медными кольцевыми проводниками или медными заземляющими электродами с помощью нейтральных клемм, обладающих коррозионно-стойкими свойствами. Контакт между различными металлами ускоряет коррозию.

В зданиях с большой площадью основания площадь, ограниченная заземляющим электродом фундамента, должна быть разделена на секции размером 20 м х 20 м с использованием поперечных соединений.

В районах, где применяется заземление фундамента, необходимо установить "потенциовыравнивающую планку".

Необходимое оборудование для отключения заземляющих проводников во время измерения сопротивления заземления должно располагаться в легкодоступных местах.

Заземление фундамента также служит заземлением в системах молниезащиты. Для этой цели по всему зданию предусмотрены розетки. Эти розетки могут быть выполнены из стальных полос или кабелей. Сечение кабеля должно быть не менее 50 мм² (NYY).

Отсутствие технического обслуживания и пренебрежение периодическими проверками приводят к увеличению сопротивления заземления в долгосрочной перспективе. Систему заземления следует проверять не реже одного раза в год, проводя измерения и регистрируя полученные значения.

Во избежание некачественного монтажа крайне важно сотрудничать с опытными инженерами-электриками или квалифицированными монтажниками и соблюдать действующие стандарты. Правильно установленная заземляющая лента на фундаменте является гарантией безопасности жизни и имущества.

Часто задаваемые вопросы (FAQ)

Что такое заземляющая полоса и как она работает?

Заземляющая полоса — это плоский и гибкий проводящий элемент, используемый для обеспечения безопасности в электрических системах. В случае возможной утечки тока она защищает людей и оборудование, отводя опасный ток на землю.

Каковы оптимальные размеры для простой заземляющей полосы?

Наиболее распространенные размеры заземляющих полос для фундамента — 30х3,5 мм или 40х4 мм. Эти размеры обеспечивают достаточную проводимость и долговечность.

Где и как следует устанавливать заземляющую полосу?

Заземляющая лента должна быть установлена на самом нижнем уровне на этапе закладки фундамента здания, образуя замкнутое кольцо по его внешнему периметру. Лента должна оставаться заделанной в бетон, но при этом быть надлежащим образом соединена с грунтом.

Как следует обслуживать заземляющие полосы?

Системы заземления следует проверять и измерять как минимум раз в год. Регулярное техническое обслуживание и проверки поддерживают эффективность системы.

Какие наиболее распространенные ошибки допускаются при установке заземляющих полос?

К наиболее распространенным ошибкам относятся выбор неподходящих материалов, неадекватные точки соединения, укладка на неправильной глубине и отсутствие замкнутого контура. Чтобы избежать этих ошибок, важно сотрудничать с квалифицированными электриками и соблюдать действующие стандарты.
