Bei der Berechnung des Blitzrisikos ist der Einsatz von Testklemmen in Gebäuden entscheidend für die Zuverlässigkeit von Blitzschutzsystemen. Während 50 % des Blitzstroms in die Erde abfließen, schließen die restlichen 50 % ihren Stromkreis im System. Daher spielen die Qualität der verwendeten Materialien und die fachgerechte Installation des Blitzschutzsystems eine entscheidende Rolle für den Schutz von Gebäuden vor Blitzeinschlägen.

Was ist ein Testterminal?

Prüfklemmen , in der Elektrotechnik auch als Steckverbinder bekannt, spielen in Blitzschutzsystemen eine besondere und entscheidende Rolle. Sie sind ein grundlegendes Bauteil, das die externe Blitzschutzanlage bei regelmäßigen Messungen und Wartungsarbeiten vom Erdungssystem trennt. Diese funktionale Trennung ist notwendig, um die ordnungsgemäße Funktion des Systems zu überprüfen.

Zunächst ist es wichtig, den Hauptzweck einer Prüfklemme zu verstehen. Vor der Messung dient diese Klemme zur Trennung der Systeme. Dadurch kann entweder nur der Erdungswiderstand oder nur die Durchgängigkeit des Blitzschutzsystems separat gemessen werden. Diese Trennung ist unerlässlich, um die Leistungsfähigkeit der einzelnen Systeme im isolierten Zustand zu bewerten.

Wozu dient ein Testterminal?

Prüfklemmen sind mechanische Bauteile in Blitzschutz- und Erdungssystemen, die die Verbindung von Ableitern untereinander oder mit einem Schaltungselement ermöglichen. Diese in der Regel aus Metall gefertigten Teile sind mit Isoliermaterialien ummantelt, um die elektrische Leitfähigkeit und Sicherheit zu erhöhen. Als Bestandteil von Blitzschutz- und Blitzableiterkomponenten finden Klemmen breite Anwendung in elektrischen Anlagen, Schaltschränken und verschiedenen Geräten.

Darüber hinaus ist die Prüfklemme aus Sicherheitsgründen von großer Bedeutung. Da sie im Störungsfall eine schnelle Trennung ermöglicht, ist sie eine kritische Sicherheitskomponente für das Wartungspersonal. Außerdem trägt sie wesentlich dazu bei, dass elektrische Verbindungen ordnungsgemäß und sicher instand gehalten werden.

Darüber hinaus gehören zu seinen Hauptfunktionen die Leitung von elektrischem Strom, der Schutz von Verbindungen und die Isolierung. Diese Funktionen sind entscheidend für die Zuverlässigkeit des Systems, insbesondere bei hochenergetischen elektrischen Ereignissen wie Blitzeinschlägen.

Zusammenfassend lässt sich sagen, dass der Einsatz einer Testklemme in Blitzschutzsystemen unerlässlich ist, um die Systemleistung präzise zu bewerten, die Sicherheit zu erhöhen und Wartungsarbeiten zu vereinfachen. Diese Komponente ermöglicht es dem technischen Personal, die Wirksamkeit von Blitzschutzsystemen regelmäßig zu überprüfen und gegebenenfalls rechtzeitig Maßnahmen zu ergreifen.

Warum ist das Testterminal wichtig?

Der Einsatz von Prüfklemmen in Blitzschutzsystemen und Blitzableitern ist für die Sicherheit von Leben und Eigentum von entscheidender Bedeutung. Weltweit ereignen sich täglich etwa acht Millionen Blitzeinschläge, die erhebliche Gefahren bergen. Daher spielen regelmäßige Wartung und Messungen eine zentrale Rolle für die Wirksamkeit von Blitzschutzsystemen.

Die Prüfklemme ermöglicht die einfache Messung des Erdungswiderstands. Gemäß den Normen sollte der Erdungswiderstand des Blitzableiters unter 5 Ohm liegen. Wird dieser Wert überschritten, muss ein zusätzlicher Erdungsstab installiert und der Kupferleiter ausgetauscht werden. Darüber hinaus ist es wichtig, dass alle Verbindungen außer der Prüfklemme monolithisch sind; ohne diese Komponente lässt sich die korrekte Funktion des Systems nicht feststellen.

Die jährliche Wartung von Blitzschutzanlagen ist gesetzlich vorgeschrieben. Bei diesen Prüfungen stellt die Prüfklemme die elektrische Durchgängigkeit sicher. Auch bei aktiven Blitzableitern wird die Anlage nach einem Blitzeinschlag, ebenfalls über die Prüfklemme, überprüft.

Dank regelmäßiger Kontrollen und der Verwendung von Testterminals:

1. Die elektrische Durchgängigkeit der Anlage wird überprüft.
2. Der Erdungswiderstand wird gemessen.
3. Es wird Korrosion untersucht.
4. Die Verbindungen der elektrischen Leiter und anderer Elemente zur Konstruktion werden überprüft.

Zusammenfassend lässt sich sagen, dass die Verwendung von Prüfklemmen eine entscheidende Rolle für die Hauptfunktion eines Blitzableiters spielt: die Ableitung der Blitzentladung über den kürzesten Weg zur Erde. Die Einhaltung von Normen und technischen Anforderungen durch ein Blitzschutzsystem in einem Gebäude kann nur durch regelmäßige Prüfungen und Wartung gewährleistet werden. Daher sind Prüfklemmen ein unverzichtbarer Bestandteil für die Zuverlässigkeit und Wirksamkeit von Blitzableitersystemen.

Funktionale Klassifizierung von Blitzableitermaterialien

Die in Blitzschutzsystemen verwendeten Materialien werden nach ihrer Funktion in verschiedene Kategorien eingeteilt. Grundsätzlich lassen sie sich in zwei Hauptkomponenten unterteilen: den Blitzableiter (Fangknopf) und die Erdungssysteme. Diese beiden Komponenten arbeiten zusammen, um die Blitzenergie einzudämmen und sicher abzuleiten.

Funktionell lassen sich Blitzschutzsysteme in zwei Kategorien unterteilen: externen und internen Blitzschutz. Der externe Blitzschutz schützt das Gebäude direkt vor Blitzeinschlägen. Der interne Blitzschutz bietet Schutz vor Überstrom und Überspannungen in Stromleitungen. Interne Blitzschutzsysteme werden üblicherweise in die Klassen B, C und D eingeteilt und ergänzen sich.

Demnach lassen sich Blitzschutzsysteme funktional wie folgt klassifizieren:

1. Franklin Rod Blitzableiter - Funktioniert mit einer spitzen Blitzableiter-Einfangmethode.
2. Faraday-Käfig – Bietet Schutz durch ein Käfigsystem, das die Struktur umschließt.
3. Aktive Blitzschutzsysteme – Es sind elektrostatische oder piezoelektrische Kristalltypen erhältlich.

Die Prüfklemme ist ein wichtiges Verbindungselement dieser Systeme, das die Messung des Erdungswiderstands ermöglicht. Weitere wesentliche Systemkomponenten sind der Blitzableitermast , die Mastbefestigungsklemme , Halterungen (Mast-, Dachziegel- und Wandhalterungen) , der Ableiter, das Schutzrohr und die Erdungselektrode.

Darüber hinaus legt die Norm TS EN 50164 (neue Fassung TS EN 62561) fest, dass Blitzschutzmaterialien in zwei Hauptkategorien eingeteilt werden.

• Spezifikationen für Verbindungselemente und Leiter.
• Spezifikationen für Erdungselektroden

Diese Normen sind von der IEC genehmigt und werden von mehr als hundert Ländern weltweit anerkannt.

Die Materialwahl beeinflusst die Leistung des Blitzableiters maßgeblich. Der Blitzableitermast besteht in der Regel aus verzinktem Rohr. Als Ableiter wird bevorzugt ein 50 mm² starker Kupferdraht verwendet. Die Prüfklemme des Blitzableiters ist ein wichtiges Funktionselement, das die regelmäßige Inspektion und Wartung des Systems ermöglicht.

Weitere wichtige Blitzableitermaterialien

Ein Blitzschutzsystem benötigt neben dem Testanschluss mehrere weitere wichtige Komponenten, um effektiv zu funktionieren. Diese Komponenten arbeiten zusammen, um die Blitzenergie sicher in die Erde abzuleiten. Insbesondere in hohen Gebäuden beeinflussen die Qualität und die korrekte Installation dieser Komponenten die Wirksamkeit des Systems maßgeblich.

Fangstäbe (Franklin-Stäbe)

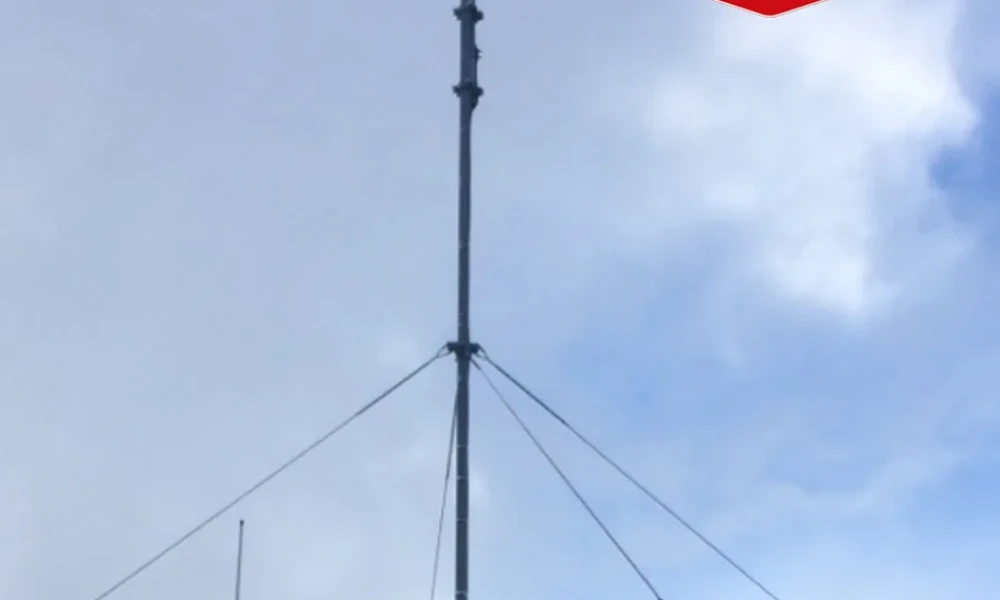

Dies sind wichtige Komponenten, die sich am höchsten Punkt der Blitzschutzanlage befinden. Die Blitzableiter, mindestens 50 cm lang und aus Edelstahl gefertigt, werden an den höchsten Punkten des Gebäudes angebracht. Sie sind in Abständen von bis zu 15 Metern entlang derselben Dachfläche, insbesondere von den Ecken ausgehend, positioniert. Die Masten, die die Blitzableiter tragen, bestehen in der Regel aus verzinktem Rohr und sind üblicherweise 6 Meter lang.

Download-Förderbänder

Sie ist dafür verantwortlich, den Blitzstrom vom Blitzableitersystem zur Erde abzuleiten. Die Mindestquerschnittswerte dieser Leiter variieren je nach Schutzart. Empfohlen werden 35 mm² für Kupfer, 70 mm² für Aluminium und 50 mm² für verzinktes Eisen. Bei aktiven Blitzableitern sollten die Mindestquerschnitte der Ableiter 2 x 8 mm für Kupfer (Vollkreisquerschnitt), 2 x 8 mm für Edelstahl und 2 x 10 mm für Aluminium betragen.

Zu den Materialien für Blitzableiter gehören verschiedene Arten von Haken:

• Mastklemme : Ermöglicht das Zusammenführen des Ableiters.
• Fliesenklemme : Sorgt dafür, dass der Ableiter an seinem Platz bleibt.
• Wandhalterung : Befestigt die Ableitung an der Wand.

Gehäuserohr

Dieses Rohr ist an der Stelle, wo es den Boden erreicht, 2,5 bis 3 Meter lang und besteht aus Edelstahl oder verzinktem Stahl. Es minimiert Beschädigungen der Leiter durch äußere Einflüsse. Wenn die Leiter durch dieses Rohr geführt werden, bietet die Verwendung von PVC-Rohren um sie herum zusätzlichen Schutz vor mechanischen und elektrischen Belastungen.

Erdungselektrode

Sie ist zur Reduzierung des Widerstands am Boden befestigt und bestimmt die Effektivität des gesamten Systems. Alle diese Komponenten arbeiten mit der Blitzableiter-Prüfklemme zusammen, um Gebäude vor Blitzeinschlägen zu schützen. Korrosionsbeständigkeit und Leitfähigkeit sollten bei der Materialauswahl Priorität haben.

Der Einsatz von Prüfklemmen ist für die einwandfreie Funktion von Blitzschutzanlagen unerlässlich. Darüber hinaus ist die jährliche Wartung von Blitzschutzanlagen gesetzlich vorgeschrieben. Wird diese Wartung vernachlässigt, kann die Schutzwirkung der Anlage beeinträchtigt werden und Menschenleben sowie Sachwerte gefährdet werden. Regelmäßige Überprüfungen mit Prüfklemmen sind daher entscheidend für den dauerhaften und effizienten Betrieb der Anlage.

Häufig gestellte Fragen (FAQ)

Was ist eine Blitzableiter-Prüfklemme und wozu dient sie?

Die Blitzschutz-Prüfklemme ist eine wichtige Komponente zur Trennung der externen und der Erdungskomponenten eines Blitzschutzsystems. Sie ermöglicht die separate Messung des Erdungswiderstands und der Durchgängigkeit des Blitzschutzsystems und somit die Überprüfung seiner ordnungsgemäßen Funktion.

Warum ist die regelmäßige Wartung von Blitzschutzsystemen wichtig?

Die regelmäßige Wartung von Blitzschutzsystemen ist entscheidend für deren Wirksamkeit und die Einhaltung gesetzlicher Vorgaben. Die jährliche Wartung umfasst wichtige Prüfungen wie die Überprüfung des Erdungswiderstands, die Inspektion auf Korrosion und die Kontrolle der Verbindungen.

Welche Grundmaterialien werden in Blitzschutzsystemen verwendet?

Blitzschutzsysteme verwenden wichtige Materialien wie Blitzableiter, Fallleiter, verschiedene Arten von Klemmen, Schutzrohre und Erdungselektroden. Die Qualität und die korrekte Installation dieser Materialien beeinflussen die Wirksamkeit des Systems maßgeblich.

Welcher Widerstandswert ist ideal für die Erdung eines Blitzableiters?

Der ideale Widerstandswert für die Erdung von Blitzableitern sollte unter 5 Ohm liegen. Dieser Wert gewährleistet die sichere Ableitung der Blitzenergie in die Erde und ist entscheidend für die Wirksamkeit des Systems.

Wie funktionieren aktive Blitzschutzsysteme?

Aktive Blitzschutzsysteme, die mit elektrostatischen oder piezoelektrischen Kristallen arbeiten, kontrollieren die Blitzenergie. Diese Systeme erzeugen ein Schutzfeld um das Gebäude, leiten den Blitzstrom sicher in die Erde ab und schützen es so vor Blitzeinschlägen.
