Yıldırımdan koruma ve topraklama sistemleri tasarlarken, standartlara tam uyum sağlamak mühendislik pratiğimizin en temel yapı taşıdır. Özellikle endüstriyel tesisler gibi kritik ve geniş açıklıklı alanlarda, koruma kalkanının kusursuz işlemesi için sahadaki fiziksel parametrelerin milimetrik hesaplanması gerekir.

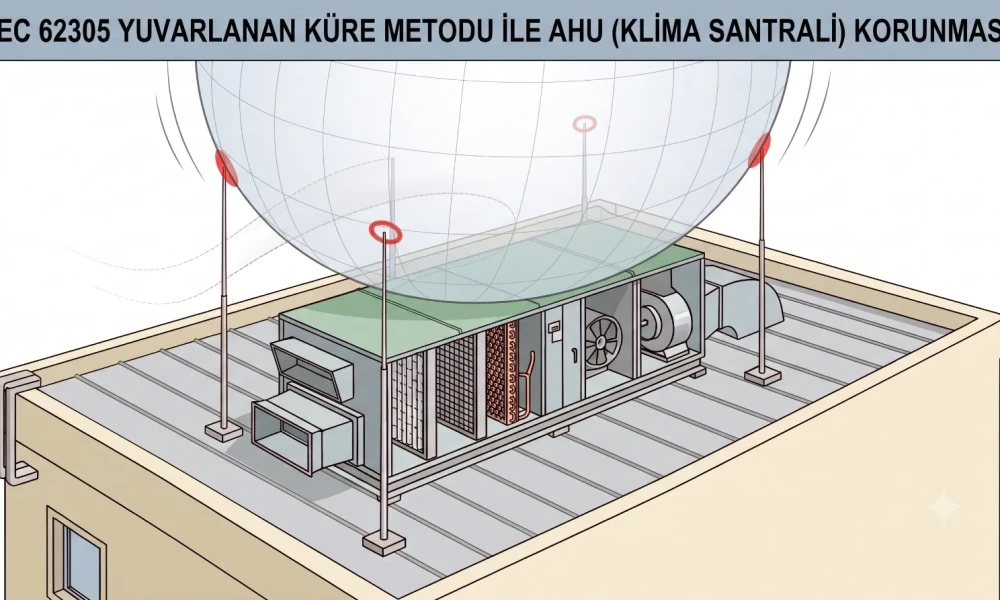

IEC 62305 standardına göre tasarımlarımızda sıklıkla başvurduğumuz ve en güvenilir yöntemlerden biri olan Yuvarlanan Küre Metodu (Rolling Sphere Method), kendi içinde basit ama hayati geometrik kurallara dayanır. Bu yazımızda, projelerimizde iki paralel hava sonlandırma çubuğu veya teli arasındaki koruma uzayını tanımlayan temel parametreleri ve bu değerlerin nasıl formülize edildiğini inceleyeceğiz.

Hesaplamalarda Kullanılan Temel Parametreler

Formüllere geçmeden önce, modellememizde kullandığımız ana değişkenleri netleştirelim:

• r: Yuvarlanan küre yarıçapı (Tesisin risk analizine göre seçilen koruma sınıfına dayanır)
• d: İki hava sonlandırma çubuğu veya teli arasındaki yatay mesafe
• p: Yuvarlanan kürenin nüfuz etme mesafesi (sarkma payı)
• h: Hava sonlandırma çubuklarının referans düzlemi (zemin veya çatı) üzerindeki yüksekliği

1. Nüfuz Etme Mesafesi (p) Nasıl Hesaplanır?

İki hava sonlandırma elemanı arasındaki açıklığı (d) biliyorsak ve risk analizimize göre küre yarıçapımız (r) belliyse, kürenin bu iki çubuk arasından aşağıya doğru ne kadar sarkacağını (nüfuz edeceğini) hesaplamamız gerekir. Kürenin altındaki cisimlere temas etmemesi için bu değerin kontrol altında tutulması şarttır.

Sarkma payını veren temel formül şudur:

p = r - √(r² - ((d/2)² )

2. Çubuklar Arası Mesafe (d) Nasıl Belirlenir?

Saha şartlarında bazen tasarımı tersten kurgulamamız gerekir. Korunacak ekipmanların yüksekliğine bağlı olarak sistemde izin verebileceğimiz maksimum bir nüfuz etme mesafesi (p) hedefliyorsak, hava sonlandırma çubuklarını birbirinden en fazla ne kadar uzağa yerleştirebileceğimizi bulmalıyız.

Bu durumda iki çubuk arasındaki açıklığı veren formül:

d = 2 √(p(2r - p))

3. Hava Sonlandırma Yüksekliği (h) Hangi Sınırlara Göre Seçilir?

Hava sonlandırma çubuklarının yüksekliği (h) doğrudan tek bir denklemin sonucu olmaktan ziyade, sahadaki kısıtlara göre seçilen bir parametredir. Ancak tasarımın limitlerini belirlerken şu iki durumu göz önüne alarak minimum h değerini buluruz:

Zemine Temas Limiti: İki çubuk arasındaki bölgede, yuvarlanan kürenin doğrudan referans düzlemine (zemine) dokunmasını istemiyorsak, kürenin nüfuz etme mesafesi en fazla çubuk boyu kadar olmalıdır (p = h). Bu senaryoda gereken minimum yükseklik:

h = r - √(r² - ((d/2)² )

Ekipman Koruma Limiti: Çubukların arasında korumayı hedeflediğimiz belirli bir endüstriyel ekipman (örneğin motor, soğutma kulesi vb.) varsa, ekipmanın yüksekliği ile kürenin sarkma payını toplamamız gerekir. Bu da bize çubukların olması gereken minimum yüksekliğini verir:

h = h_ekipman + p

Sonuç

Yıldırımdan koruma projelerinde sıfır hata prensibi, hem can hem de mal güvenliği açısından yegane kuraldır. Tasarımlarınızda Yuvarlanan Küre Metodu'nun bu temel geometrik formüllerini dikkate alarak, koruma kalkanınızın sınırlarını bilimsel bir netlikle çizebilirsiniz.

Teknik hesaplamalar ve doğru projelendirme adımları hakkında daha fazla detay için paylaşımlarımı takip etmeye devam edin.
